Проект: «Торговый центр "ВЭБ.РФ" (Новинский Пассаж)»

Описание

О проекте

Торговый центр ВЭБ.РФ «Новинский Пассаж» — это современное общественное пространство, сочетающее эстетические и инженерные решения, вдохновлённые неофутуризмом, минимализмом и оптическим искусством. Архитектура объекта демонстрирует стремление к технологичности и динамике:

Потолочные конструкции выполнены в виде сложного лабиринта из квадратных модулей, отсылающего к оп-арту Виктора Вазарели.
Полы холлов и лифтовых зон из шлифованного бетона с микроцементным орнаментом формируют визуальную чистоту и строгость.

Освещение в этом проекте выступает не просто функциональным элементом, а одним из ключевых носителей архитектурной идеи, подчеркивая концепции движения и времени, заложенные в композицию.

Особенности проекта

Комбинация типовых и кастомизированных решений: использование стандартных и модифицированных профилей и гибких рассеивателей для адаптации к сложным геометрическим формам.

Световой потолок в форме «капли» спроектирован и реализован за 21 день, несмотря на сложность расчётов и монтаж в условиях отсутствия готовых потолочных систем.

Координация монтажа в условиях нестандартной архитектуры без задержек сроков, благодаря интеграции 3D-замеров, точной конструкторской документации и взаимодействию с подрядчиками.

Основная задача

Создать световую среду, которая:

Поддерживает архитектурный образ (футуризм, динамика, движение).
Работает как художественный язык, формирующий эмоциональное восприятие пространства.
Отвечает современным стандартам энергоэффективности, безопасности и функциональности.
Интегрируется в архитектурные решения (датчики, камеры, сплинкеры) без необходимости их переноса.

Команда МДМ-ЛАЙТ разработала проект, реализованный в сжатые сроки и с высокой степенью кастомизации.

Осветительное оборудование:

В холлах лифтов установлены светильники hoop!, объединяющие функции общего и акцентного освещения.
Потолочная композиция «циферблат» на основе светильников RINGO MAX II стала центральным элементом дизайна, объединяющим символику времени и технологичность.
В атриуме установлены круглые светильники NIMB, отмеченные международными премиями (A’ Design Award, Red Dot, IF Product Design, German Design Award). Они служат визуальными акцентами, формируя атмосферу значимости.

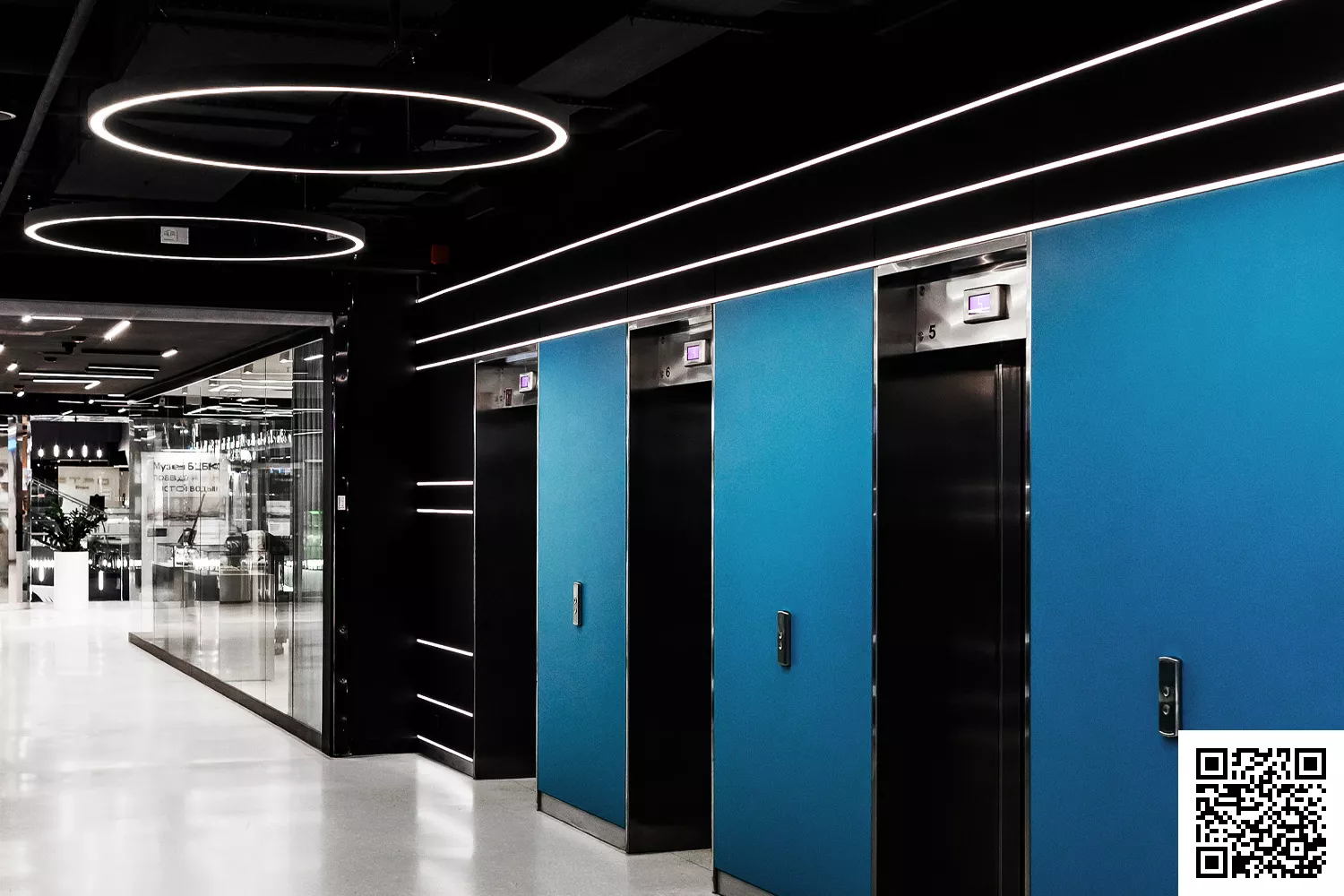

Светильники HOOP!

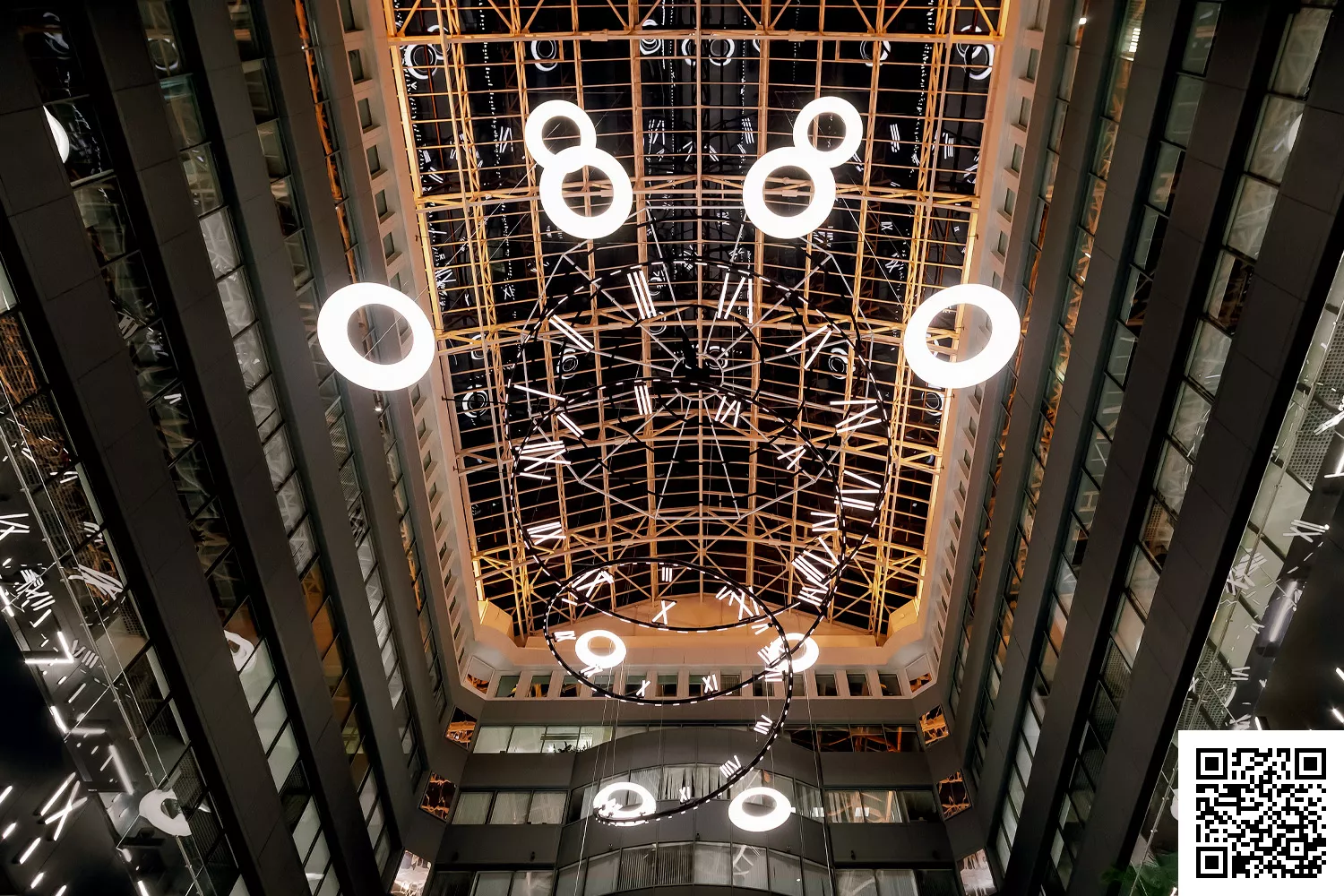

Композиция «циферблат»

Светильники NIMB

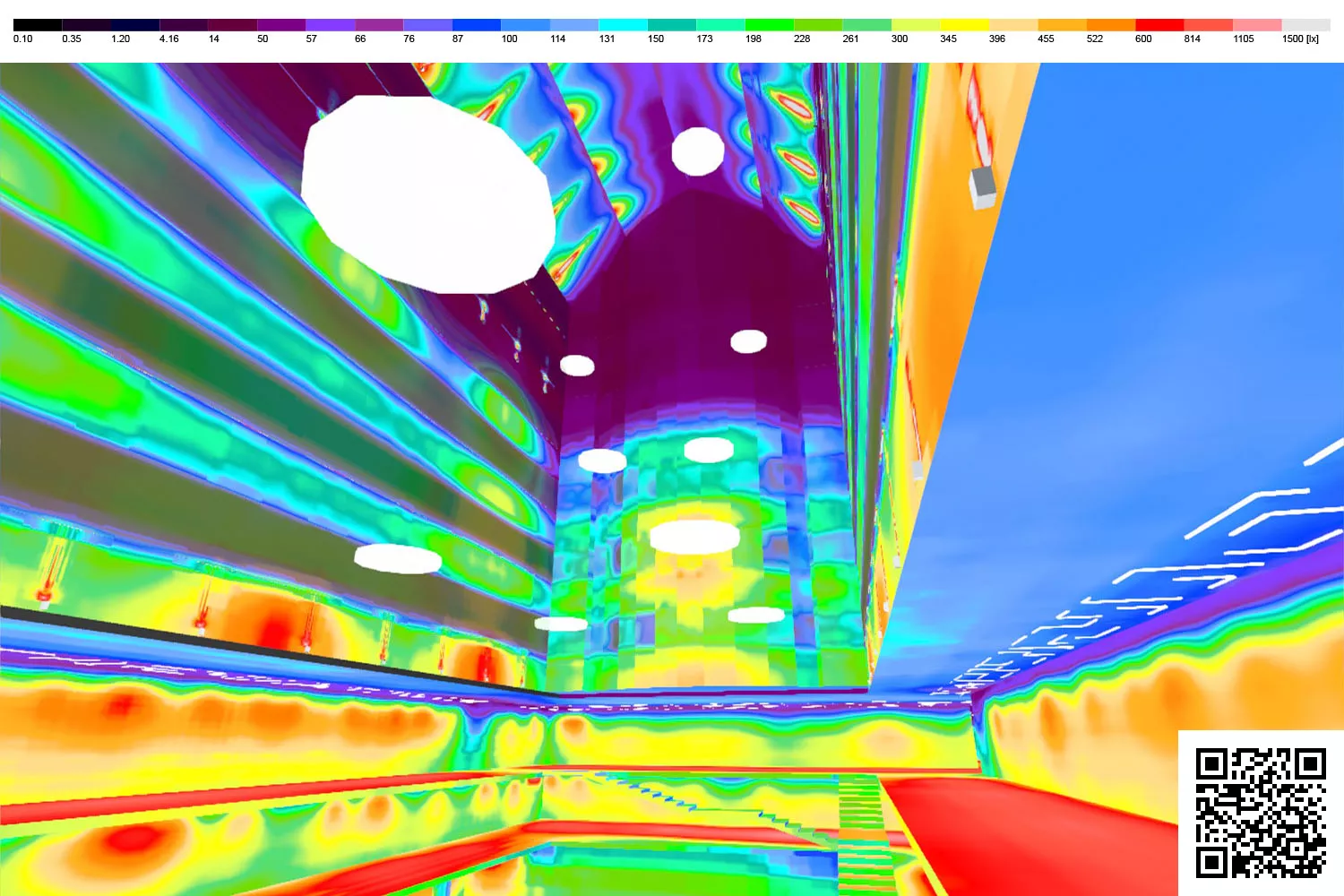

Фиктивные цвета

Сложность проекта

1. Тетрис

Проект включал интеграцию световых линий, переходящих со стен в потолочные панели с 3D-эффектом («капля»).

Требовалось:

обеспечить незаметные переходы между разными профилями и конструкционными элементами;
собрать крупногабаритные светильники из множества сварных деталей с точностью до 0,5 мм;
учесть термодинамические расширения при сварке.

Решение:

Созданы детализированные 3D-модели всех элементов.
Разработаны крупные фанерные кондукторы и шаблоны.
Выполнены расчёты деформаций и отклонений (термодинамика, сварочные припуски) по каждому узлу.

Благодаря точной фиксации и контролю допусков получена станковая точность (≤0,5 мм), что обеспечило корректное сопряжение с профилями.

2. Сложности с драйверами и коммутацией

Для снижения затрат требовалось минимальное количество драйверов, заранее согласованных по мощности.

Однако на стадии монтажа выяснилось:

многие сегменты не соответствовали заложенным параметрам;
часть драйверов была переустановлена в процессе монтажа в связи с тем, что реальные места электроподключения не соответствовали местам указанным в представленной ранее рабочей документации, что вызвало сбои в работе.

Решение:

Для каждого сегмента подготовлены отдельные схемы коммутации и паспорта.
На месте инженеры МДМ-ЛАЙТ выполняли идентификацию драйверов (включая поиск по аварийным режимам).
Для унификации сегментов применены крепления с защёлками: крайние платы можно было временно отсоединять, что облегчало монтаж и замену.
Для ускорения сервисных работ на складе были заранее подготовлены комплекты замены, что позволило устранять сбои в короткие сроки.

3. Потолочные панели («капля»)

Задачи:

Обеспечить равномерную засветку на элементах разной высоты и радиусов.
Свести расхождения из-за геометрии (источники света не могли располагаться на одинаковом расстоянии от рассеивателей).
Учесть заранее заданное количество драйверов, сохранив одинаковую яркость всех элементов.

Решение:

Основания светильников изготовлены с дискретной геометрией для компенсации радиусных отклонений.
Для каждого сегмента индивидуально подбирались токи драйверов (настройка в лаборатории МДМ-ЛАЙТ и на объекте).
Создана методология контроля: каждый сегмент проверялся лазерным дальномером и люксметром, отклонения устранялись на месте.

Оказание услуги по шеф-монтажу позволила исправлять ошибки максимально оперативно.

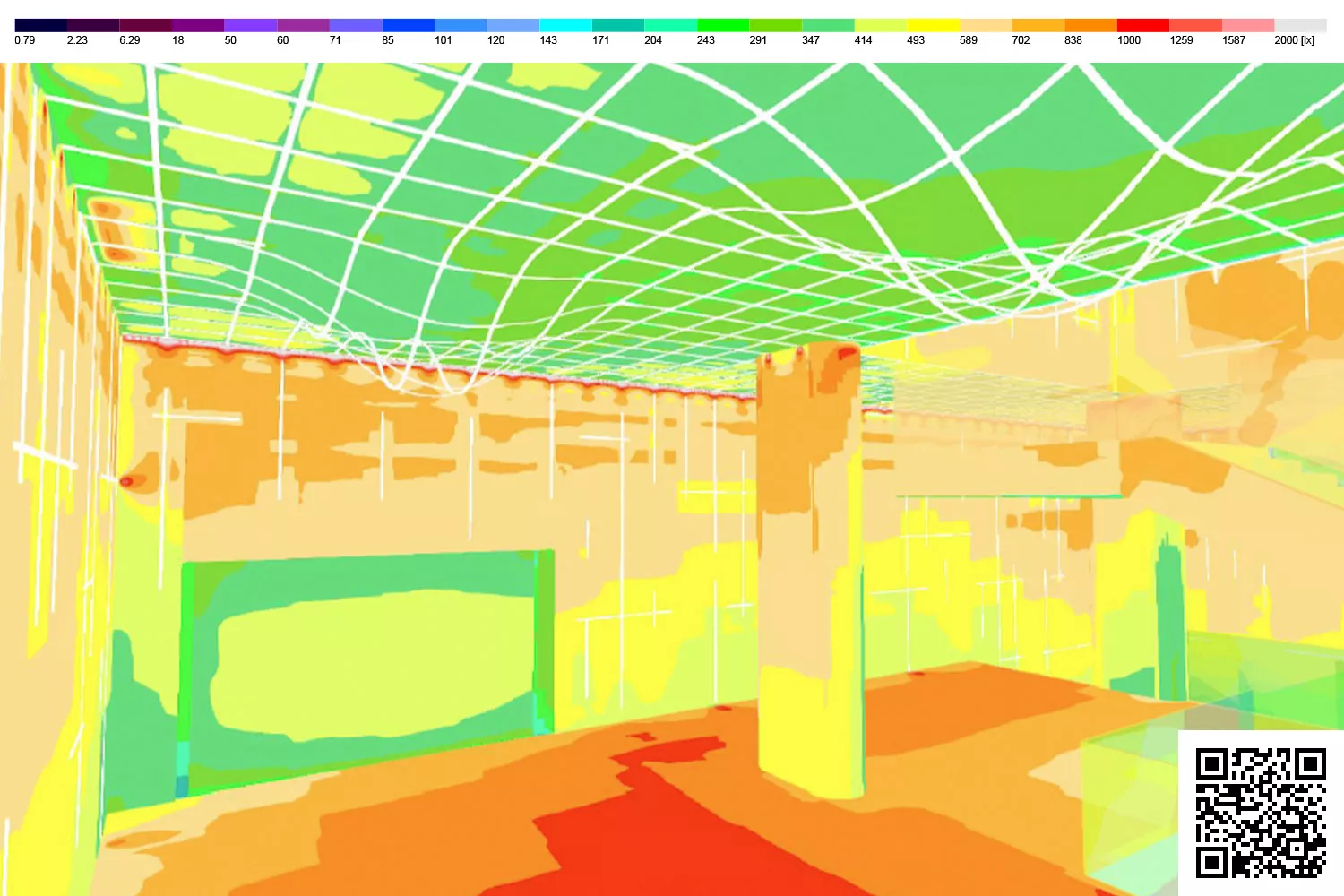

Фиктивные цвета

4. Циферблаты (балконы атриума)

Проблема: Была выявлена проблема с подключением сегментов.

Решение: разработаны план-схемы и проведена корректировка подключения на месте.

Резюме проекта

Проект ВЭБ РФ отличился высокой сложностью из-за интеграции световых линий сложной формы, требовавшей точности до 0,5 мм при сборке крупных сварных конструкций и учёта термодинамических деформаций.

Дополнительные трудности создали требования к минимизации количества драйверов, индивидуальной настройке тока для каждого сегмента и исправлению ошибок при коммутации и монтаже. Благодаря детализированным 3D-моделям, кондукторам, лабораторным настройкам и методологии проверки на объекте удалось обеспечить равномерную засветку, корректную работу всех элементов и оперативный сервис без задержек.

Участники проекта

Архитектурное бюро: СИМПОТЕКА

Заказчик: Государственная корпорация развития ВЭБ.РФ

Светотехническое решение: МДМ-ЛАЙТ
Ведущий инженер-конструктор — А. Орехов

Проектировщик — В. Ковалец

Руководитель проекта — О. Артемова

Сроки реализации: 2022–2024 гг.
