Проект: Жилой комплекс «Victory Plaza»

Описание

О проекте

Жилой комплекс «Victory Plaza» расположен в Московском районе Санкт-Петербурга и представляет собой объект премиального сегмента. Архитектура комплекса выполнена в стиле французской классики XIX века: фасады облицованы клинкерной плиткой и натуральным камнем, а интерьеры отличаются светлой бело-золотой гаммой.

Заказчику было важно:

Поддержать архитектурный стиль и цветовую концепцию интерьеров, не нарушая их визуальную целостность.
Обеспечить комфортный световой режим — равномерный, без бликов и жёстких теней.
Гармонично интегрировать светильники в архитектурные решения, включая сложные потолочные конструкции и декоративные элементы.
Реализовать проект освещения, когда другие отказываются.

Проект: Жилой комплекс «Victory Plaza» МДМ-Лайт, ООО(1912)

Технические особенности проекта

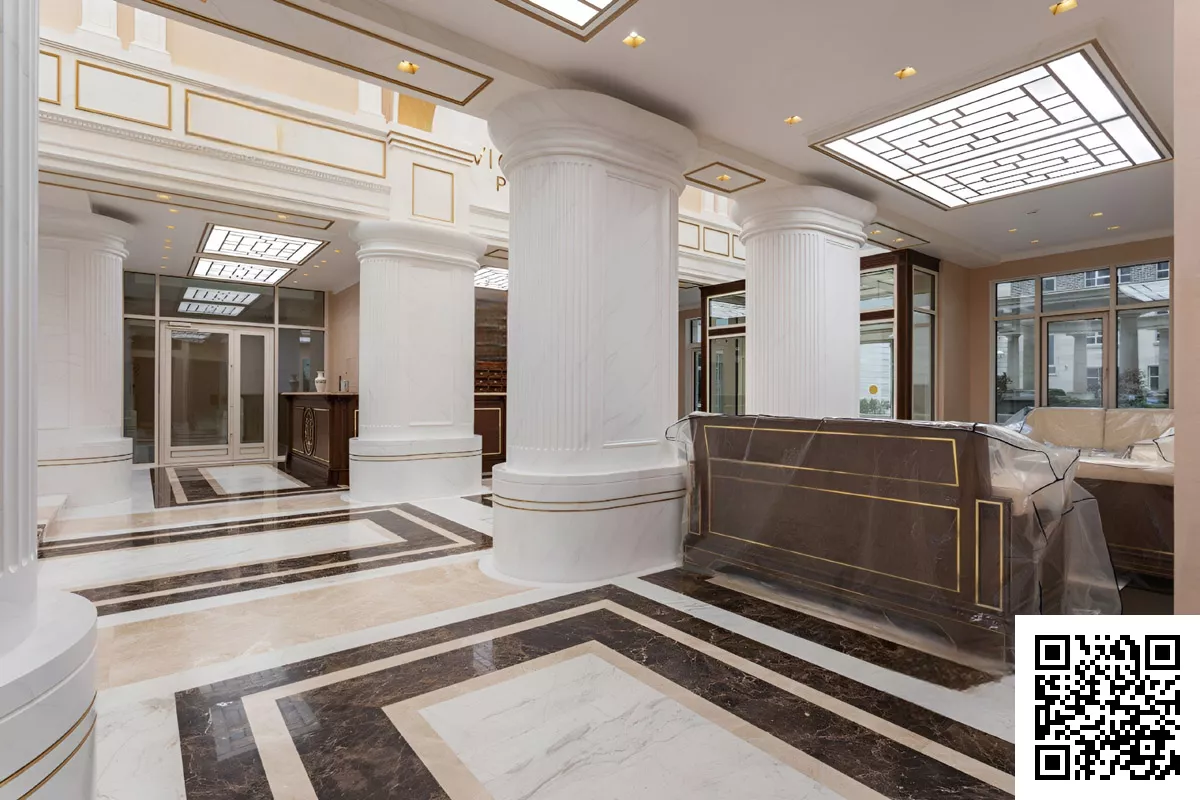

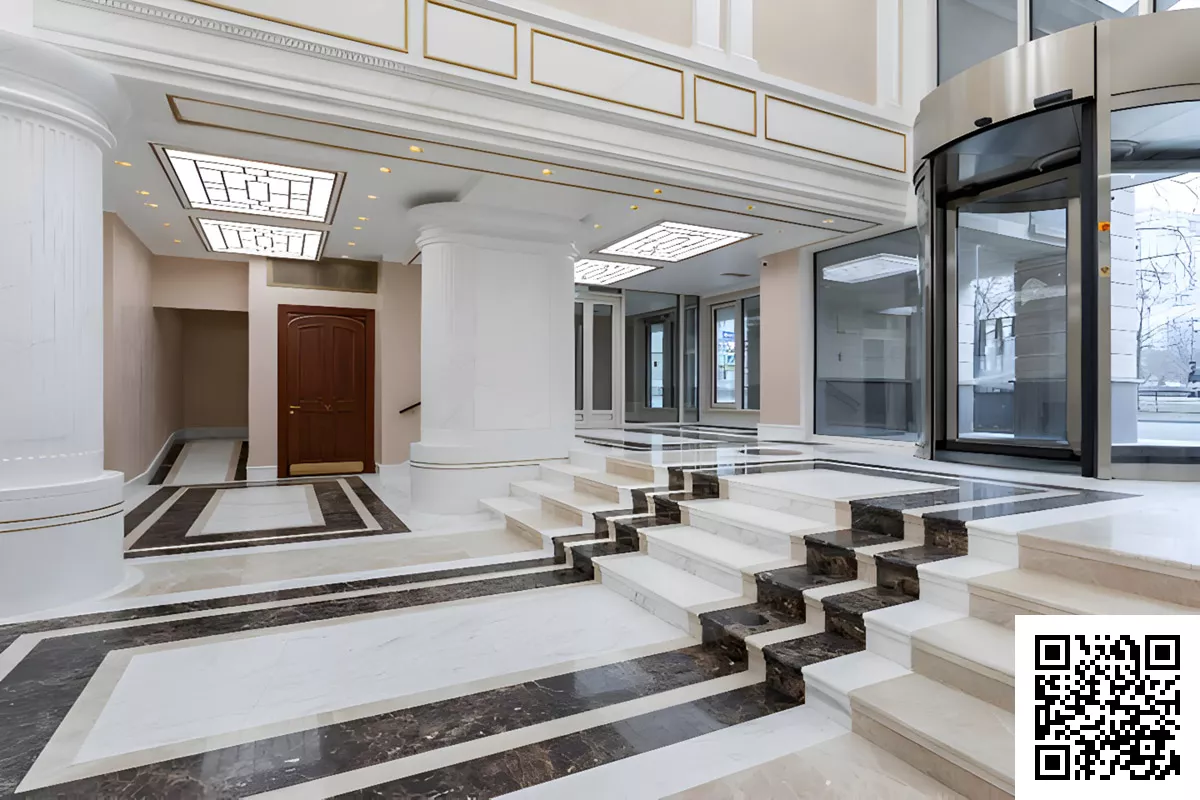

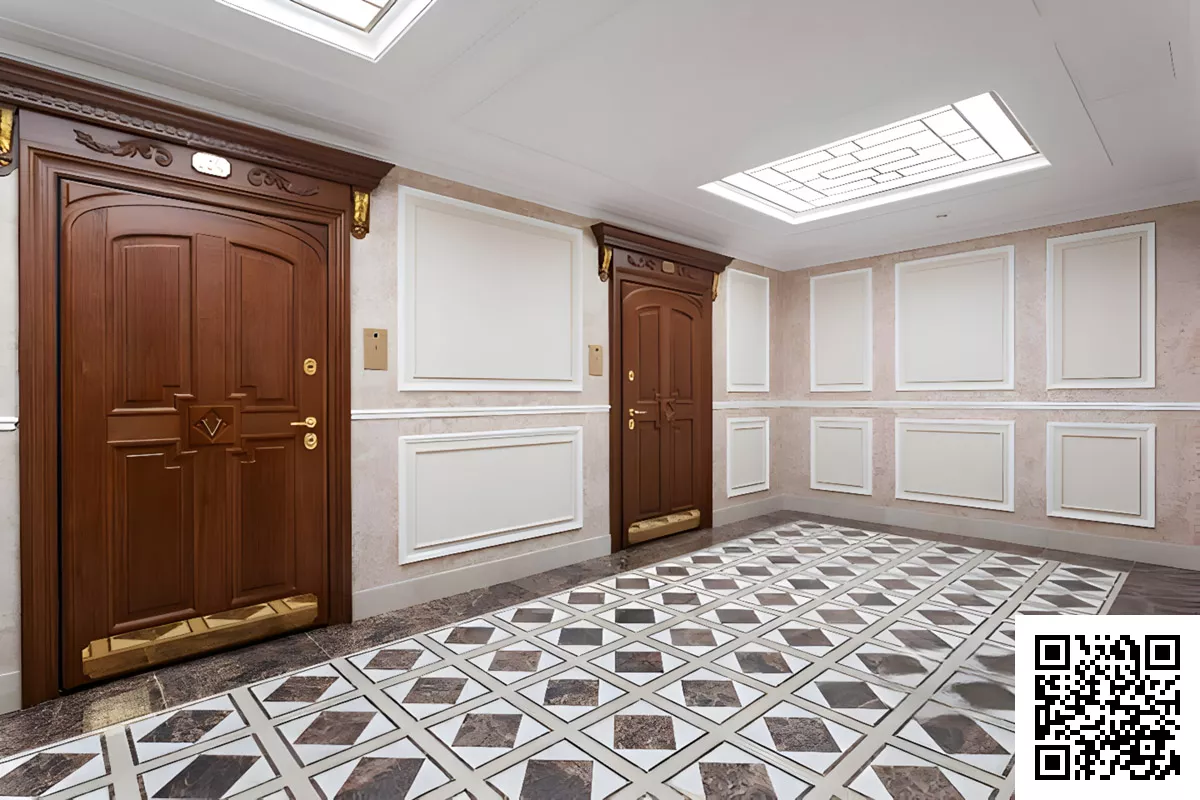

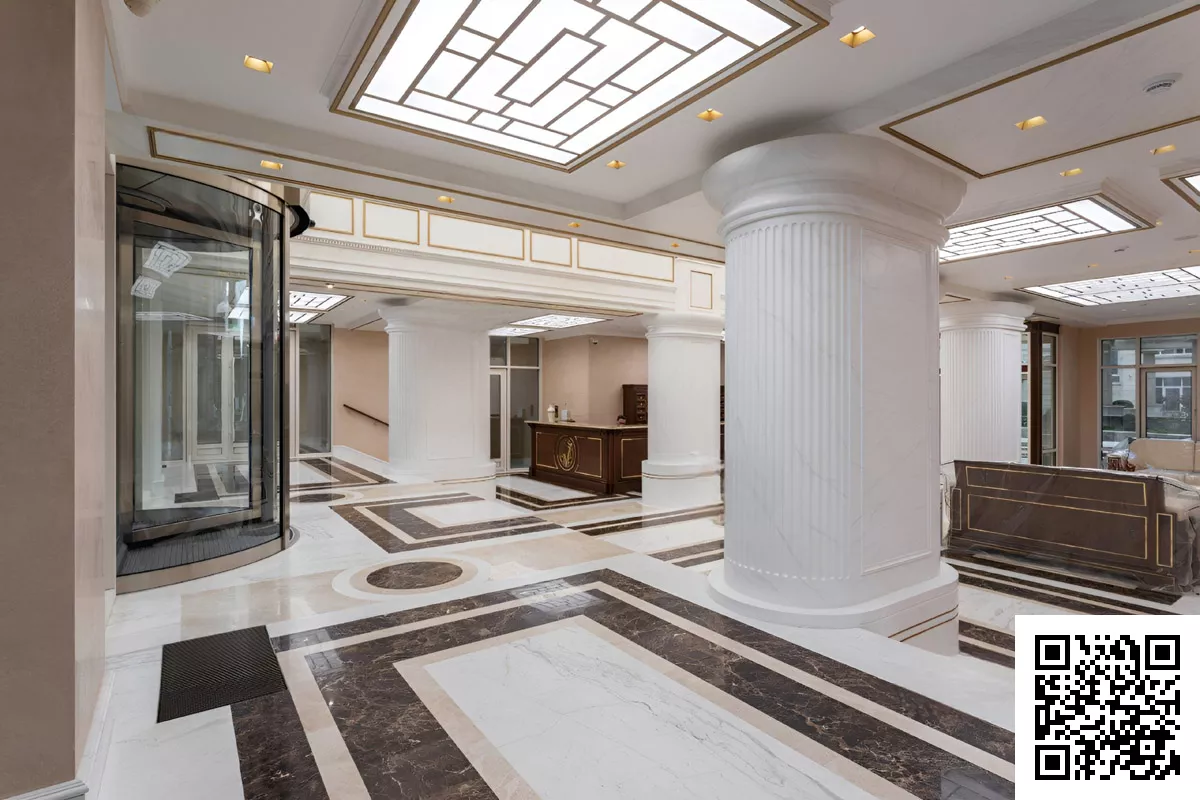

1. Светильники с решетками

Задачи:

Обеспечить равномерную засветку.
Реализовать возможность регулировки подвеса и встроить решётки в подготовленные заказчиком ниши.

Решения и сложности:

По DWG-файлам заказчика были изготовлены металлические решётки с тавровыми соединениями (лазерная резка, лазерная сварка, шип-паз).
Установлены световые модули с углом распределения света 160° для равномерности освещения.
При тестах были выявлены затемнение на рассеивателе, вызванные низким расположением плат и тенями от стенок металлического каркаса.
Для устранения дефектов засветки применены экранирующие элементы для плат.
Конструкция изготовлена с использованием поликарбонатных рассеивателей и скрытых креплений, что обеспечило эстетический внешний вид.

Фиктивные цвета

2. Купольные светильники

Задачи:

Изготовить уникальные криволинейные конструкции (каждый элемент купола индивидуален, без повторяющихся форм).
Использовать металлический каркас.
Согласовать геометрию с уже подготовленными нишами.

Ключевые этапы и решения:

Проведено 3D-сканирование всех ниш (высота 10–11 метров) и построены точные цифровые модели.
На основе моделей разработаны шаблоны и математические расчёты гибки и сварки металла.
Из-за высокой вычислительной сложности использовались три рабочих станции; симуляции выполнялись параллельно на двух компьютерах, а также вручную двумя специалистами.
Проведены 20+ итераций расчётов для определения напряжений, припусков и допусков при сварке.
Изготовлены направляющие и шаблоны на ЧПУ, проведена сварка с точным соблюдением технологии и сверкой после каждого сварного шва с использованием шаблонов для контроля отклонений от расчетных параметров.

Достижение:

Конструкции установлены на объекте с первого раза без корректировок; геометрия совпала с проектом, обеспечив быструю финальную сборку.

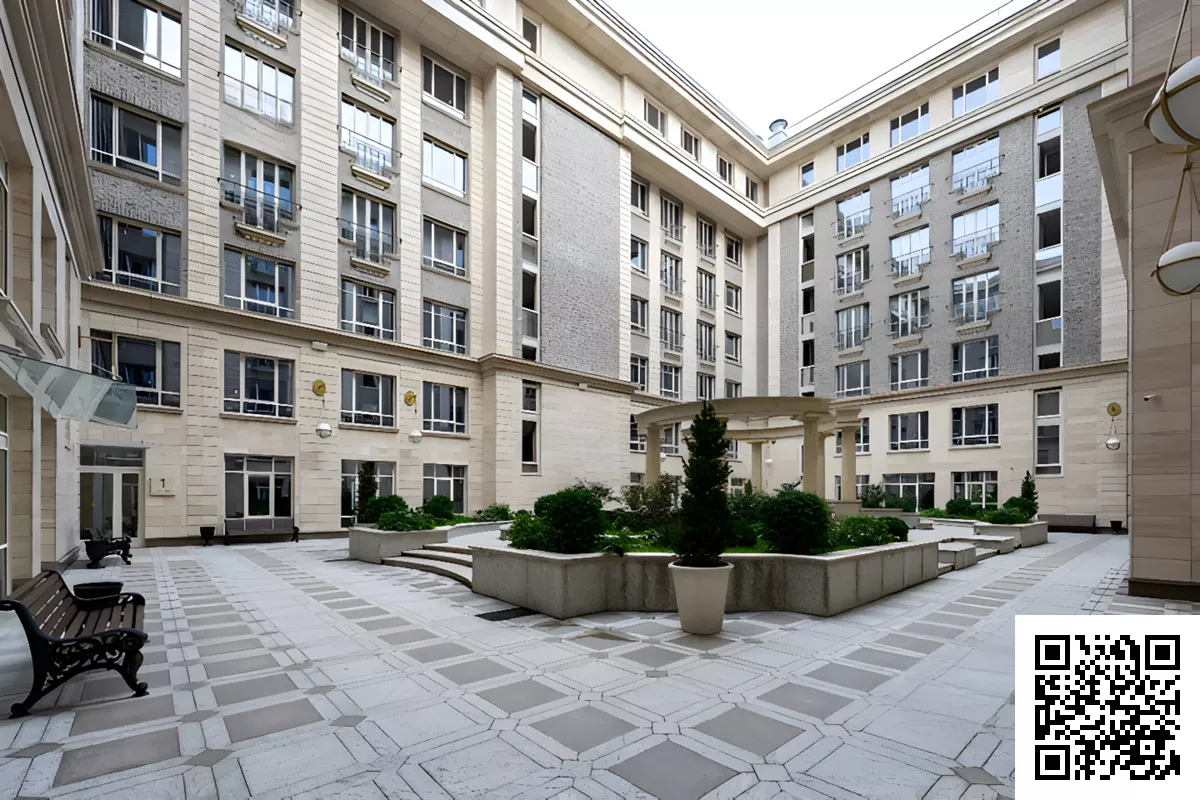

3. Подвесные уличные светильники BOLA Chain H

Задача:

Создать эстетичные подвесные светильники-сферы (диаметр 350 мм) с креплением на трубках Ø12 мм без использования дополнительных рёбер жесткости по авторской задумке дизайнеров.

При этом светильники должны были:

Выдерживать ветровые нагрузки (Петербург, 3-я ветровая зона);
Иметь защиту IP67 и выдерживать мойку под давлением;
Иметь разный световой поток в верхней и нижней части (верхняя часть светит в 5–6 раз слабее, без визуального дисбаланса). Запрос заключался в том, что вниз нужно было направить функциональный свет - на прилегающую территорию, а вверх (в сторону окон) - декоративный.

Решения и технические приемы:

Полусферы из УФ-стабилизированного полиэтилена разрезались и собирались в конструкцию. Кронштейн разрабатывался разборный со скрытым электроподключением для возможности монтажа. Для увеличения прочности изготовлены стальные вставки и втулки внутри кронштейна, что обеспечило 5-кратный запас по нагрузке.
Из-за технических допусков при формовании полусфер требовалось изготавливать индивидуальные фланцы на каждое изделие для обеспечения герметизации двух половин рассеивающего плафона.
Требуемое светораспределение было достигнуто за счёт использования разных источников света в двух половинах светильника. В верхней части источник света был размещен по краю плафона, что позволило сохранить визуальную равномерность при соблюдении норм по освещению.
Проведены замеры ветровой нагрузки на объекте (анемометры, учёт розы ветров), выполнены расчёты вручную и в CAD.
Поверхности алюминиевых деталей шлифовались вручную и окрашивались аэрозолью с декоративным эффектом (для получения требуемого оттенка и декоративного эффекта).

Участники проекта

Светотехническое решение: МДМ-ЛАЙТ

Инженер технического задания — Е. Присяжных

Инженеры КД — Т. Абдуллаев, М. Сугробов

Проектировщик - А. Елизаров

Руководитель проекта — Е. Солдатова

Благодарности:

Алексею Ромазанову (ТД «Нева») — за профессиональное сопровождение проекта.

Тимуру Абдуллаеву (Технический директор МДМ-ЛАЙТ) — за разработку индивидуальных инженерных решений для данного проекта.
